ARM/Thumb-1/2 指令集详解

一、 引言:ARM架构与RISC理念

ARM (Advanced RISC Machines) 架构是典型的精简指令集计算机 (RISC) 架构。其核心设计理念包括:

  • Load/Store 架构: 只有加载 (LDR) 和存储 (STR) 指令可以直接访问内存。所有其他算术逻辑运算指令(如 ADD, SUB)都只操作寄存器或立即数。
  • 大量通用寄存器: 通常提供 R0-R12 作为通用寄存器,R13 作为堆栈指针 (SP),R14 作为链接寄存器 (LR),R15 作为程序计数器 (PC)。
  • 指令长度:
    • ARM 状态: 指令为 32 位定长。
    • Thumb 状态 (Thumb-1): 指令为 16 位定长,以提高代码密度,但功能相对精简。
    • Thumb-2 技术: ARMv6T2 及之后架构引入,是 Thumb 指令集的扩展。它混合使用 16 位和 32 位指令,旨在同时获得 Thumb 的代码密度和接近 ARM 指令集的性能。Cortex-M 系列处理器(如 Cortex-M4)主要使用 Thumb-2 指令集(不支持 ARM 状态)。
  • 流水线效率: 相对规整的指令格式和简单的操作有利于实现高效的指令流水线。
  • 条件执行: 许多 ARM 指令可以根据 APSR (应用层序状态寄存器) 中的条件标志位来决定是否执行。Thumb-1 主要支持条件分支,Thumb-2 通过 IT (If-Then) 指令块扩展了条件执行能力。
  • S 后缀: 许多数据处理指令可以添加 S 后缀 (如 ADDS, MOVS),表示该指令执行后会更新 APSR 中的条件标志位 (N, Z, C, V)。

指令基本格式 (通用概念)

​ MNEMONIC {S} {cond} Rd, Rn, Operand2

  • MNEMONIC: 指令助记符 (如 ADD, MOV)。
  • {S}: 可选后缀,若存在,则指令执行结果会影响 APSR 中的条件标志位。
  • {cond}: 可选的条件码 (如 EQ, NE, GT 等)。
  • Rd: 目标寄存器。
  • Rn: 第一个操作数寄存器 (通常作为基址或源操作数)。
  • Operand2: 第二个操作数,其形式多样,是寻址方式的体现。可以是:
    • 立即数: #<immediate>
    • 寄存器: Rm
    • 寄存器移位: Rm, <shift_op> #<shift_imm>Rm, <shift_op> Rs

二、ARM 指令的寻址方式 (3.2)

寻址方式决定了指令如何获取其操作数。

3.2.1 立即寻址 (Immediate Addressing)

操作数直接包含在指令中。

  • 描述: 操作数是一个常量值,编码在指令的机器码中。

  • **使用方法:**指令中的立即数要以”#“为前缀。用十六进制表示,需要在 # 后面加0x&;二进制表示使用0b;十进制为0b或者不写。

  • 示例:

    • MOV R0, #10 ; R0 = 10
    • ADD R1, R2, #0xFF ; R1 = R2 + 255
    • ADD R5, R1, #3 ; R5 = R1 + 3
    • MOV R0,R1,#0b0010; R0 = R1 + 2

    注意:ARM 指令对立即数的编码有特定规则 (如一个8位常数循环右移偶数位得到),Thumb-1 指令的立即数范围较小,Thumb-2 的32位指令可以支持更广泛的立即数。

3.2.2 寄存器直接寻址 (Register Direct Addressing)

操作数在通用寄存器中。

  • 描述: 指令直接指定包含操作数的寄存器。
  • 示例:
    • MOV R0, R1 ; R0 = R1
    • ADD R2, R3, R4 ; R2 = R3 + R4
    • SUB R0, R1, R2 ; R0 = R1 - R2

3.2.3 寄存器移位寻址 (Register Shift Addressing)

操作数是寄存器的内容经过移位操作后的结果。这是 ARM 数据处理指令 Operand2 的一种强大形式。

  • 描述: 第二个操作数寄存器 Rm 的内容在被使用前,先进行移位操作。移位位数可以是立即数或另一个寄存器 Rs 的低8位。
  • 移位类型:
    • LSL: 逻辑左移 (Logical Shift Left),低位补0。逻辑左移一位等价于无符号数乘以2(不考虑最高位符号数)—>快速运算! 例如:0x0000 0440 LSL#2 ==> 0x0000 1100(2*4=8,进位)
    • LSR: 逻辑右移 (Logical Shift Right),高位补0。
    • ASR: 算术右移 (Arithmetic Shift Right),高位用原符号位填充。Rm中的值向右移动,左端用Rm第31位的值填充。算术右移一位等价于有符号数除以2
    • ROR: 循环右移 (Rotate Right),移出的低位填充到高位
    • RRX: 带扩展的循环右移一位 (Rotate Right with Extend),原 C 标志位移入最高位,移出的最低位成为新的 C 标志位。(四个标志位: N V Z C 详见转移指令一章)
  • 示例:
    • MOV R0, R1, LSL #2 ; R0 = R1 << 2
    • ADD R0, R1, R2, LSR #4 ; R0 = R1 + (R2 >> 4) (逻辑右移)
    • SUB R0, R1, R2, ASR R3 ; R0 = R1 - (R2 算术右移 R3 位)
    • MOV R0, R1, ROR #3; R1 = 0xFFFF FF31(FF FF FF 0011 0001),则ROR后为0x3FFF FFE6 (0011FFF FF 1110 0110 )
    • MOV R0,R1,ASR #3; R0 = R1算术右移3位后的值,假设R1 = 0xFFFF FF31,则算术右移后是0xFFFF FFE6

3.2.4 寄存器间接寻址 (Register Indirect Addressing)

操作数在内存中,其地址由寄存器给出。主要用于 LDR/STR 等访存指令。

  • 描述: 第二个操作数寄存器 Rm 中存放的是操作数在内存中的地址。

  • 解释: 寄存器(设为Rm)中存放的内容是操作数的内存地址。Rm实际上是内存操作数的地址指针,它在指令中要用” [ ] “括号括起来。也就是说,[Rm]实际上存的是要进行操作的那块内存单元的地址,其等价于一个指针

  • 示例:

    • LDR R0, [R1] ; R0 = Memory[R1] 将R1的值作为地址,将内存中该地址单元的数据传给R0寄存器,执行后R1的值不变

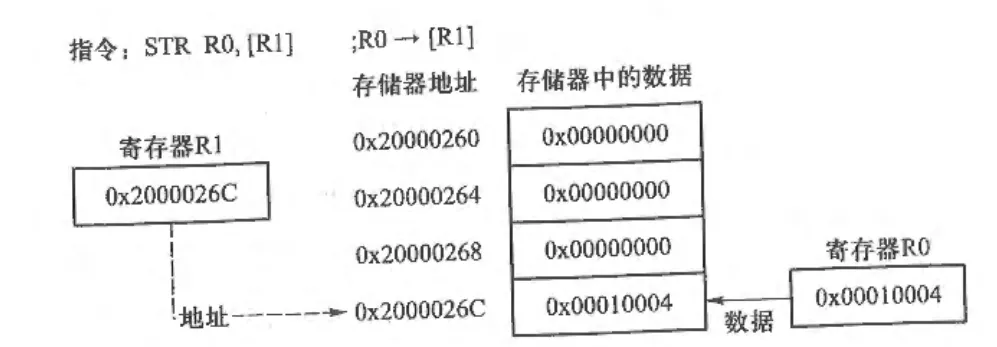

    • STR R0, [R1] ; Memory[R1] = R0 将R0中的值传到以 R1 的值作为地址的存储器中。

      image-20250526202415801

3.2.5 基址变址寻址 (Base-indexed Addressing)

操作数在内存中,其地址由基址寄存器和偏移量计算得到。主要用于 LDR/STR 等访存指令。

  • 描述: 内存地址 = 基址寄存器 Rn + 偏移量 (#offsetRm,可带移位)。
  • 解释某个寄存器(一般称为基址寄存器)Rn提供一个基准地址,该基准地址与指令中给出的被称为“地址偏移量”(变址)的数据相加,形成操作数的有效地址。一般用来访问基准地址附近的地址单元,进行查表、数组操作等。 ---- 寄存器间接寻址可看作偏移量为 0 的基地址变址寻址
  • 子类型:
    • 预变址 (Pre-indexed)/前索引变址寻址: 先计算地址,再访问内存。也就是先将Rn的值加上偏移量(立即数或者寄存器)后的值作为寻址地址。Rn 值不变。
      • LDR R0, [R1, #4] ; R0 <--- [R1 + 4], 先计算R1的值加上立即数 4 (十进制)得到的地址,按这个地址寻址,将所在地址的内存单元的值赋值给 R0
      • STR R0, [R1, R2] ; Memory[R1 + R2] = R0
      • LDR R0, [R1, R2, LSL #2] ; R0 = Memory[R1 + (R2 << 2)]
      • 预变址带回写 (Pre-indexed with Writeback): 先计算地址,访问内存,然后将新地址写回基址寄存器 Rn
      • LDR R0, [R1, #4]! ; R0 = Memory[R1 + 4]; R1 = R1 + 4
      • 感叹号(!)是回写(Writeback)符号,表示指令执行后更新存放地址的寄存器的值,也就是将最终地址赋值给基址寄存器Rn
    • 后变址 (Post-indexed): 先用 Rn 的值作为地址访问内存,然后将 Rn 与偏移量相加的结果写回基址寄存器 Rn。和预变址相反,先访问,再计算地址
      • LDR R0, [R1], #4 ; R0 = Memory[R1]; R1 = R1 + 4
      • STR R0, [R1], R2 ; Memory[R1] = R0; R1 = R1 + R2

3.2.6 多寄存器直接寻址 (Multiple Register Direct Addressing)

用于 LDM (Load Multiple) 和 STM (Store Multiple) 指令,一次性操作多个寄存器。

  • 描述: 指令中直接列出要加载或存储的寄存器列表。基址寄存器 Rn 提供起始内存地址。

  • 格式LDM(加载多个寄存器)、STM(存储多个寄存器)指令可以读写存储器中多个连续数据传送到处理器的多个存储器。可使用一条指令完成。要操作的多个寄存器若是连续,则用 ” - ” (减号)连接,不连续则用 ” , ” 分隔

  • 寻址模式 (决定地址增减和 Rn 是否回写):

    • IA (Increment After): 每次操作后递增地址(先访问地址,再更新)。也就是说,先读写,每次**结束后地址加 4字节(**下面同理都是 4
    • IB (Increment Before): 每次操作前递增地址(先更新地址,再访问)。
    • DA (Decrement After): 每次操作后递减地址(先访问地址,再更新)。
    • DB (Decrement Before):每次操作前递减地址(先更新地址,再访问)。每次读写结束前地址先递减 4
    • ! 后缀表示 Rn 会被更新为最后访问的地址 +/- 一个字长(取决于操作)。
  • 示例:

    • STMIA R0!, {R1-R5, LR} ;[R0] <--- R1, [R0 + 4] <--- R2, [R0 + 8] <--- R3,…[R0 + 24] <--- LR, R0 = R0 +24;回写只在最后一次执行,前面是 IA 在进行递增操作。

      例如,R0 最初地址是 0x1000,则过程为:[0x1000] <---R1,[0x1004] <---R2,…[0x1014]<---LR,最后,此时 R0 的值仍然是 0x1000,R0 = 0x1014 + 4 = 0x1018。

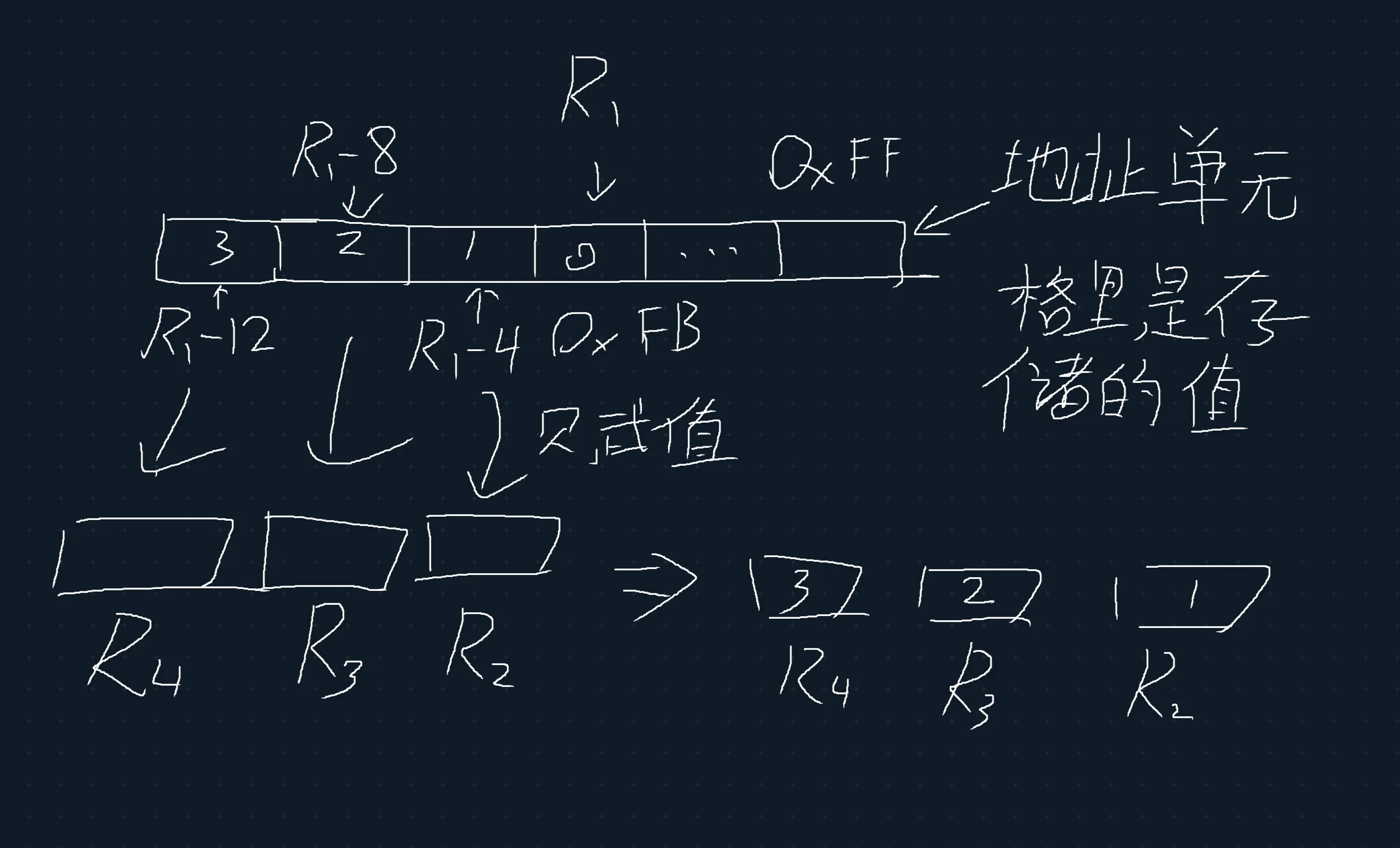

    • LDMDB R1, {R2-R4} ; R2 <--- [R1 - 4], R3 <--- [R1 - 8], R4<--- [R1 -12] 从R1指向的地址(递减)加载R2-R4,R1不回写。以 R1 寄存器的值作为存储器的寻址地址,R1先递减 4 (R1 - 4),将 R1 - 4 的值(这是内存单元地址!)对应内存单元存储的值赋给R2;再递减 4 (R1 - 8),将R1 - 8 的值所对应内存单元存储的值赋给 R3;R1 - 12 地址对应的值赋给 R4 寄存器。

      请注意:R1相当于一个基址寄存器,是一个指针,存的是内存单元地址!

      image-20250526210542244

3.2.7 堆栈寻址 (Stack Addressing) Cortex-M4的堆栈模型与堆栈对齐

一种特殊的基址变址寻址,通常使用 SP (R13) 作为基址寄存器,并结合 LDM/STM 指令实现。

  • 描述: LDM/STM 指令配合不同的寻址模式 (IA, IB, DA, DB) 和 SP 寄存器来实现堆栈操作 (压栈 PUSH, 出栈 POP)。

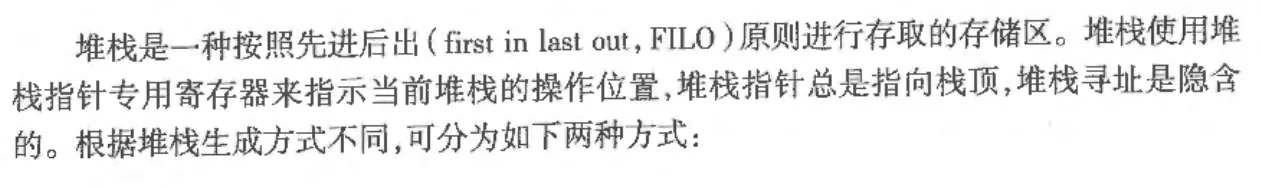

  • image-20250526212044163

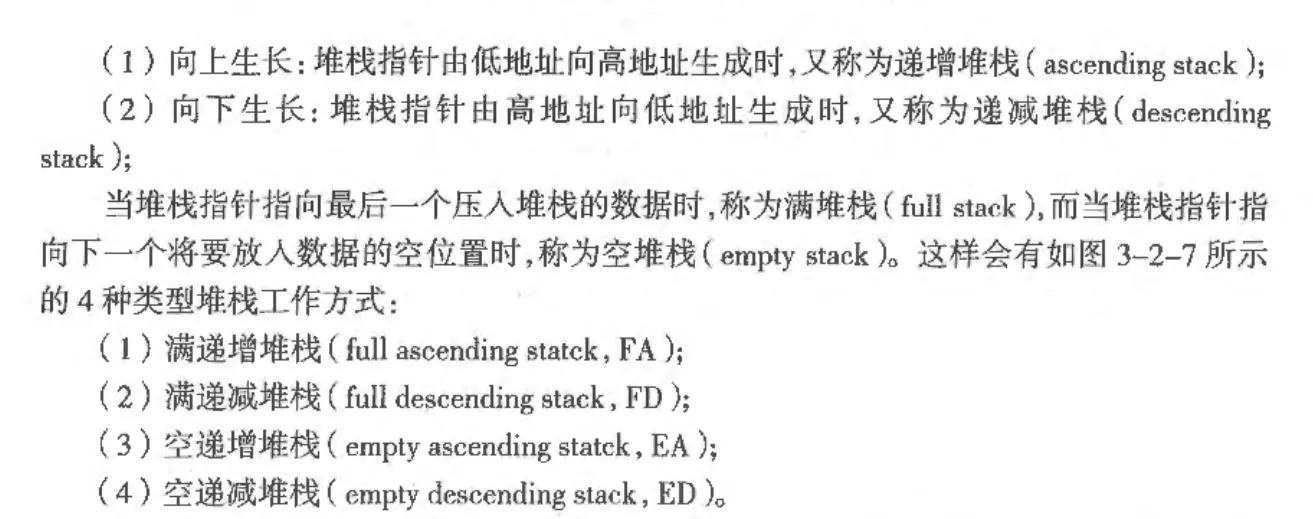

  • image-20250526211942018

  • image-20250526212006179

  • ARM 堆栈约定:

    • FD (Full Descending): 堆栈满时向下增长。STMDB SP!, {regs} / LDMIA SP!, {regs}
    • FA (Full Ascending): 堆栈满时向上增长。STMIB SP!, {regs} / LDMDA SP!, {regs}
    • ED (Empty Descending): 堆栈空时向下增长。STMED SP!, {regs} / LDMFD SP!, {regs}
    • EA (Empty Ascending): 堆栈空时向上增长。STMEA SP!, {regs} / LDMFA SP!, {regs}
    • 最常用的是 FD 堆栈。
  • 示例 (FD 堆栈):

    • PUSH {R0, R1, LR} ; 等效于 STMDB SP!, {R0, R1, LR}
    • POP {R0, R1, PC} ; 等效于 LDMIA SP!, {R0, R1, PC} (PC用于函数返回)
  • Cortex-M3/4 只使用 FD 的堆栈模型,栈顶指针是SP(R13寄存器)。SP指针的最低两位是00,因为栈操作地址必须对齐到32位的字边界上!(出栈、入栈都是 4 字节,也就是一个 字)

  • 示例:

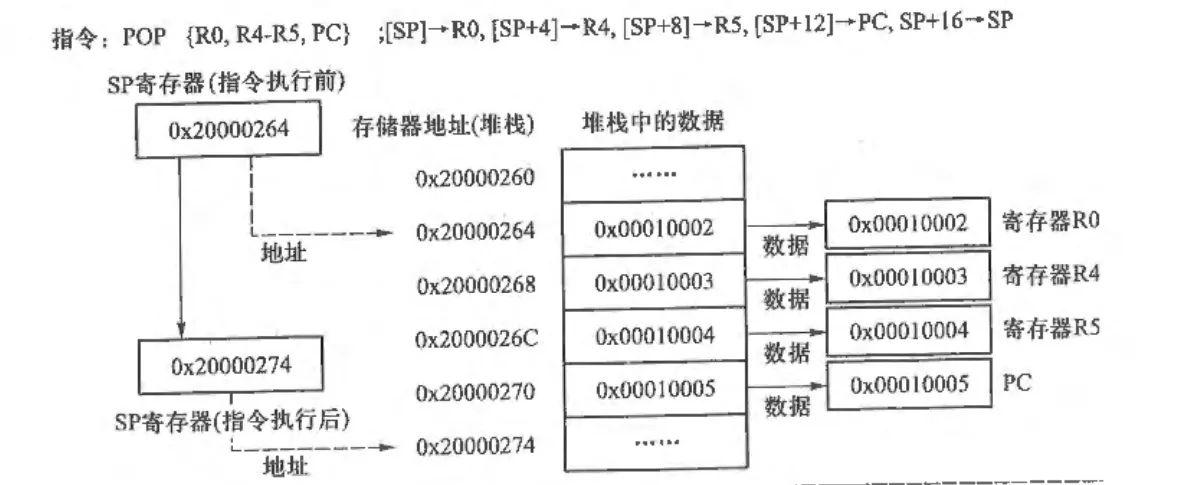

    image-20250526212726459

image-20250526212746945

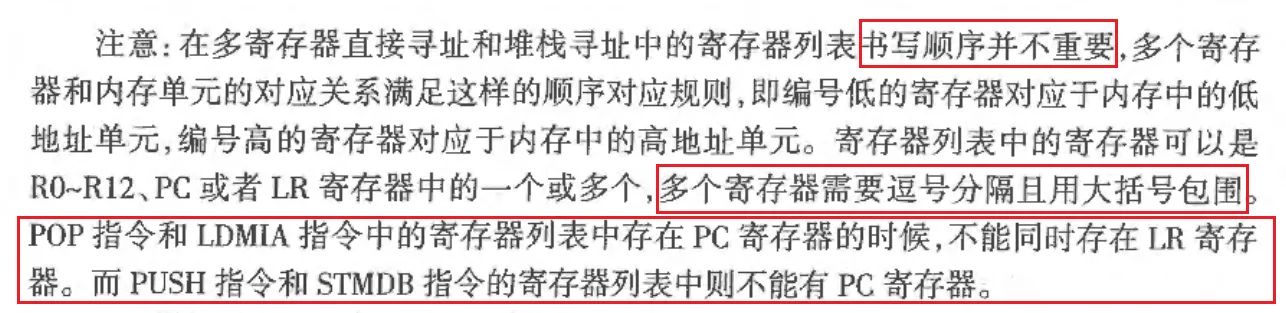

image-20250526212900751

综合示例

image-20250526212959499

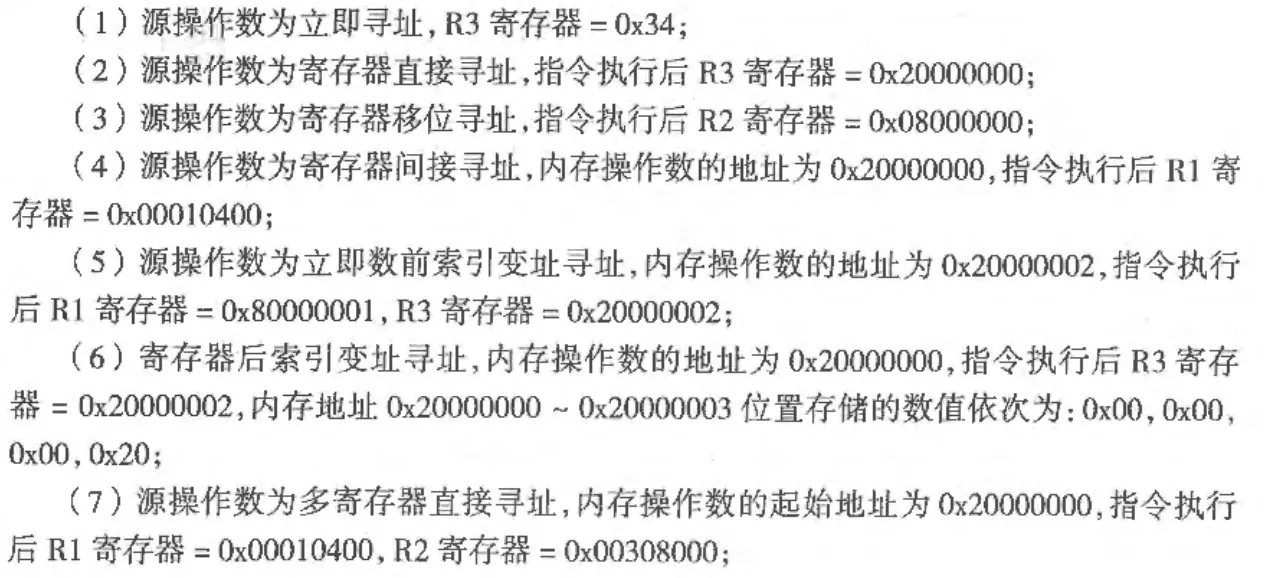

image-20250526213014877

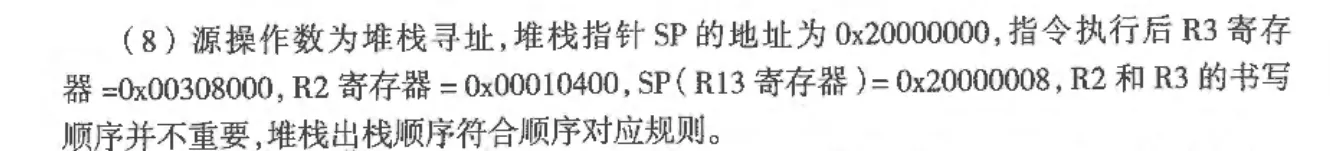

image-20250526213027317

三、ARM 核心指令 (3.3)

3.3.1 数据传送指令 (Data Transfer Instructions)

在寄存器之间或立即数到寄存器之间传送数据。

  • 两个寄存器间进行数据传送
  • 普通寄存器与特殊功能寄存器间的数据传送
  • 把一个立即数加载到寄存器
  1. MOV (Move)
    • 语法: MOV{S}{cond} Rd, Operand2
    • 功能: Rd = Operand2
    • 标志位{S}
    • 示例:
      • MOV R1, R5 ;R1 = R5
      • MOV R0, #0x12 ; R0 = 0x12
      • MOVS R0, R1 ; R0 = R1, 并更新 N, Z 标志
      • MOV R0, R1, LSL #2 ; R0 = R1 << 2
  2. MVN (Move Not)
    • 语法: MVN{S}{cond} Rd, Operand2
    • 功能: Rd = NOT Operand2 (按位取反)
    • 示例:
      • MVN Rd,Rm 将寄存器Rm的值取反后再传给Rd
      • MVN R0, R1

3.3.2 存储器访问指令 (Memory Access Instructions)

​ Cortex-M微处理器只能通过加载(load)或存储(store)指令对存储器(内存)进行操作。

指令分为两种:单个寄存器加载和存储指令 LDR/STR,多寄存器加载和存储指令 LDM/STM

字访问(LDR/STR:要求地址 4 字节对齐,否则可能触发异常

  1. LDR (Load Register): 从存储器的内容加载到寄存器。

    • 语法: LDR{cond}{type} Rd, <addressing_mode>
    • 在 ARM 架构中,32 位字(Word)的访问要求地址是 4 字节对齐的4 字节对齐指的是内存地址是 4 的倍数(即地址的二进制表示中最低两位为 00
    • 数据类型:加载的数据类型可以是字节(B)、半字(H)、一个字(无标志位)、双字(D)。即下面的{type}
    • {type}:
      • B: Byte (8位),零扩展。
      • SB: Signed Byte (8位),符号扩展。
      • H: Halfword (16位),零扩展。
      • SH: Signed Halfword (16位),符号扩展。
      • D:双字。
      • (无): Word (32位)。
    • 示例:
      • LDRB Rd,[R1 #offset];从地址 R1+offset(偏移量) 读取一个字节(8位)到 Rd
      • LDR R0, [R1] ; R0 <--- [R1] 从地址为 R1 的内存中读取32位数据,加载到 R0
      • LDRB R2, [R1, #4] ; R2 <--- [R1 + 4]一个字节数据
      • LDRSH R3, [R1, R2] ; R3 <--- [R1 + R2]一个两字节数据(高字节是低字节的符号位扩展)
  2. STR (Store Register): 将寄存器数据存储到内存。

    • 语法: STR{cond}{type} Rt, <addressing_mode>

    • {type}:

      • B: Byte (存储 Rt 低8位)。
      • H: Halfword (存储 Rt 低16位)。
      • (无): Word (存储 Rt 32位)。
    • 示例:

      • STR R0, [R1] ; Memory[R1] = R0 将 R0 的32位数据存到地址为 R1 的内存中
      • STRH R2, [R1, #-2]! ; Memory[R1-2] = R2 (低16位); R1 = R1-2

      操作和LDR正好相反。

      LDR R0, [R1] ; R0 = Memory[R1] 从地址为 R1 的内存中读取32位数据,加载到 R0

      STR R0, [R1] ; Memory[R1] = R0 将 R0 的32位数据存到地址为 R1 的内存中

  3. LDM (Load Multiple) / STM (Store Multiple)

    LDM(Load Multiple)STM(Store Multiple) 是用于批量加载或存储多个寄存器的指令,也称为块传输指令。它们常用于栈操作、寄存器备份 / 恢复、内存块复制等场景,能显著提高数据传输效率。

    • 语法: LDM{cond}<mode> Rn{!}, {reg_list} / STM{cond}<mode> Rn{!}, {reg_list}

    • LDM{条件}{模式} 基址寄存器, {寄存器列表}
      STM{条件}{模式} 基址寄存器, {寄存器列表}
    • <mode>: IA, IB, DA, DB (如 3.2.6 和 3.2.7 所述)。

    • 指令

      • LDMIA Rd!,{寄存器列表}:从地址 Rd 处读取多个字。每读一个字,Rd 自增一次,每次自增4字节。将最后一次自增的地址作为 Rd 新的地址。例如 Rd 初始为 0x0000,自增四次后地址为 0x0010,然后将 0x0010 赋值给 Rd。
      • STMDB Rd!,{寄存器列表}:存储多个字(word)到地址 Rd 处,每次存储前先自减,最后一次自减后将此地址赋值给 Rd。
    • 示例:

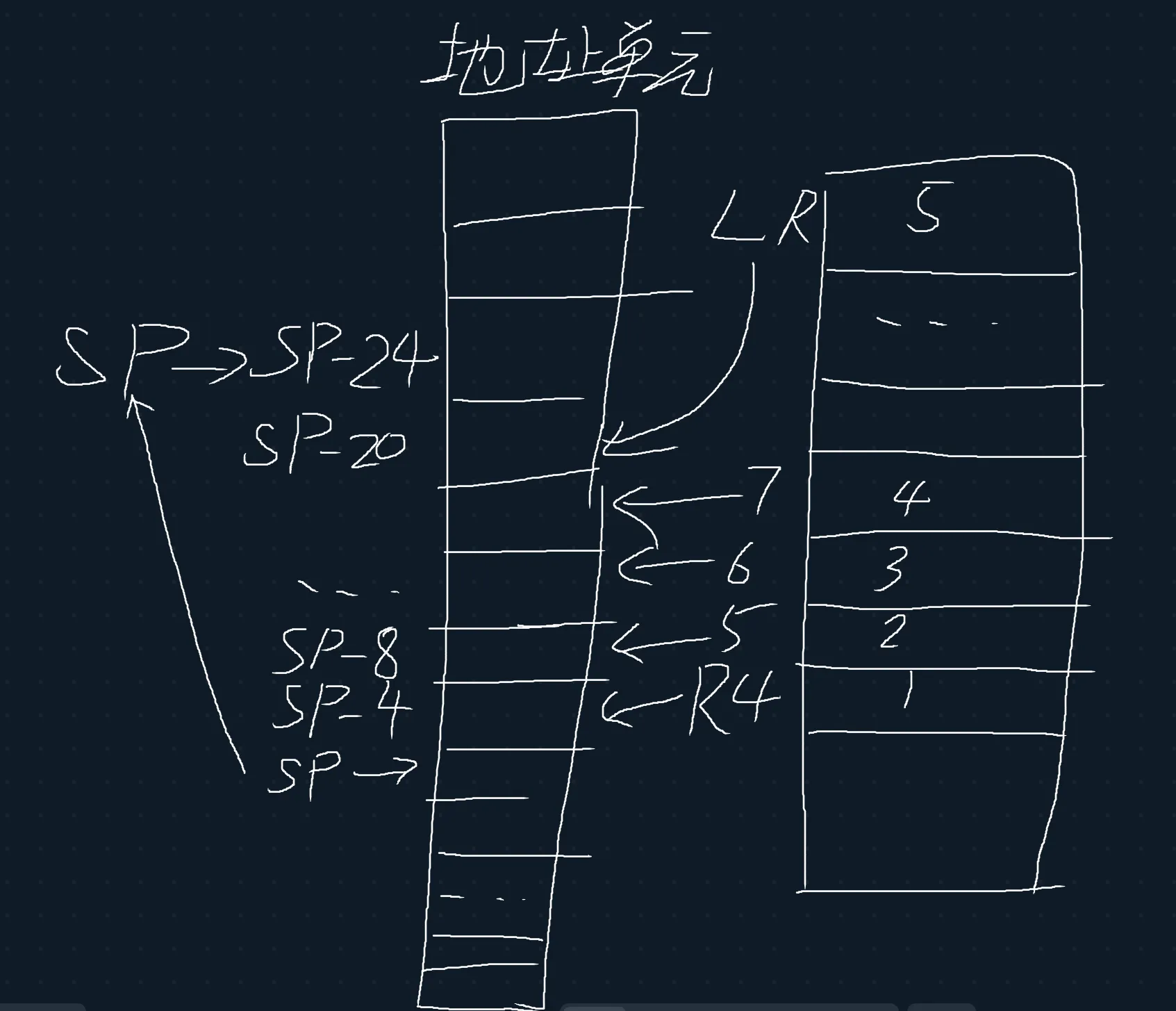

      • STMDB SP!, {R4-R7, LR} ; 压栈 R4-R7, LR。等价于 PUSH {R4-R7,LR}。SP - 4, [SP-4] <--- R4, SP - 8, [SP-8] <--- R5,…[SP - 20] <--- LR, SP = SP - 20 - 4.

        image-20250527113248319

      • LDMIA SP!, {R4-R7, PC} <==> POP {R4-R7,PC}; 出栈 R4-R7, PC (常用于函数返回)

3.3.3 算术运算指令 (Arithmetic Operation Instructions)

  1. ADD (Add)

    • 描述:常规加法
    • 语法: ADD{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Rn + Operand2
    • 示例:
      • ADD R0, R1 ; (Thumb 2-operand, 来自用户图一) R0 = R0 + R1
      • ADD R2, R3, R4 ; (来自用户图一) R2 = R3 + R4
      • ADDS R0, R1, #10 ; R0 = R1 + 10, 更新 N,Z,C,V
  2. SUB (Subtract)

    • 描述:常规减法
    • 语法: SUB{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Rn - Operand2
    • 示例:
      • SUB R2, R3 ; (Thumb 2-operand, 来自用户图一) R2 = R2 - R3
      • SUBS R0, R1, R2, LSL #1 ; R0 = R1 - (R2<<1), 更新 N,Z,C,V
  3. ADC (Add with Carry)

    • 描述:带进位的加法
    • 语法: ADC{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Rn + Operand2 + C_flag (APSR中的C标志位)
  4. SBC (Subtract with Carry/Borrow)

    • 描述:带借位的减法
    • 语法: SBC{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Rn - Operand2 - NOT(C_flag)(APSR中的C标志位的取反)
  5. RSB (Reverse Subtract)

    • 描述:反向减法,即操作数减去寄存器Rn存储的值
    • 语法: RSB{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Operand2 - Rn
    • 示例: RSBS R0, R1, #0 ; R0 = 0 - R1 (取负并设置标志)
  6. RSC (Reverse Subtract with Carry)

    • 语法: RSC{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Operand2 - Rn - NOT(C_flag)

3.3.4 逻辑运算指令 (Logical Operation Instructions)

  1. AND (Logical AND)

    • 语法: AND{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Rn AND Operand2
  2. ORR (Logical OR)

    • 语法: ORR{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Rn OR Operand2
  3. EOR (Logical Exclusive OR)

    • 语法: EOR{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Rn EOR Operand2
  4. BIC (Bit Clear)

    • 语法: BIC{S}{cond} Rd, Rn, Operand2
    • 功能: Rd = Rn AND (NOT Operand2)

3.3.5 移位和循环指令 (Shift and Rotate Instructions)

这些是独立的移位指令,与数据处理指令中的移位操作数不同(后者不直接将移位结果存回操作数寄存器,而是作为 Operand2)。

  • LSL{S}{cond} Rd, Rm, Rs/#imm: Rd = Rm << (Rs 或 #imm)
  • LSR{S}{cond} Rd, Rm, Rs/#imm: Rd = Rm >> (Rs 或 #imm) (逻辑右移)
  • ASR{S}{cond} Rd, Rm, Rs/#imm: Rd = Rm >> (Rs 或 #imm) (算术右移)
  • ROR{S}{cond} Rd, Rm, Rs/#imm: Rd = Rm 循环右移 (Rs 或 #imm) 位
  • RRX{S}{cond} Rd, Rm: Rd = (C_flag << 31) | (Rm >> 1)

3.3.6 符号扩展指令 (Sign Extend Instructions)

主要用于将较小位宽的有符号数或无符号数扩展到32位。

  • SXTB{cond} Rd, Rm {, ROR #rotation}: 符号扩展字节 (Rm的bit[7:0]) 到32位。
  • SXTH{cond} Rd, Rm {, ROR #rotation}: 符号扩展半字 (Rm的bit[15:0]) 到32位。
  • UXTB{cond} Rd, Rm {, ROR #rotation}: 零扩展字节 (Rm的bit[7:0]) 到32位。
  • UXTH{cond} Rd, Rm {, ROR #rotation}: 零扩展半字 (Rm的bit[15:0]) 到32位。 可选的 ROR 允许在扩展前对 Rm 进行循环右移 (0, 8, 16, 24)。

3.3.7 字节调序指令 (Byte Reordering Instructions)

用于在寄存器内反转字节顺序,处理大小端转换。

  • REV{cond} Rd, Rm: 反转 Rm 中的字节顺序 (e.g., 0x12345678 -> 0x78563412)。
  • REV16{cond} Rd, Rm: 在 Rm 的每个半字内反转字节顺序 (e.g., 0x12345678 -> 0x34127856)。
  • REVSH{cond} Rd, Rm: 反转 Rm 低半字的字节顺序,并进行符号扩展 (e.g., Rm=0x...12F0 -> Rd=0xFFFFF012)。

3.3.8 位域处理指令 (Bitfield Processing Instructions)

用于对寄存器中的位域进行清除、插入、提取。

  • BFC{cond} Rd, #lsb, #width: 位域清除。清除 Rd 中从 lsb 位开始,宽度为 width 的位。
  • BFI{cond} Rd, Rn, #lsb, #width: 位域插入。将 Rn 的低 width 位插入到 Rdlsb 位开始的位置,Rd 的其他位不变。
  • SBFX{cond} Rd, Rn, #lsb, #width: 有符号位域提取。从 Rn 中提取从 lsb 位开始,宽度为 width 的位域,并进行符号扩展到 Rd
  • UBFX{cond} Rd, Rn, #lsb, #width: 无符号位域提取。从 Rn 中提取从 lsb 位开始,宽度为 width 的位域,并进行零扩展到 Rd

3.3.9 比较和测试指令 (Compare and Test Instructions)

执行运算但不保存结果,仅用于更新 APSR 中的条件标志位。

  1. CMP (Compare)

    • 语法: CMP{cond} Rn, Operand2
    • 功能: 计算 Rn - Operand2,更新 N, Z, C, V 标志。不保存结果。
    • 示例: CMP R2, R3 ; (来自用户图一) 比较 R2 和 R3
  2. CMN (Compare Negative)

    • 语法: CMN{cond} Rn, Operand2
    • 功能: 计算 Rn + Operand2,更新 N, Z, C, V 标志。不保存结果。
  3. TST (Test)

    • 语法: TST{cond} Rn, Operand2
    • 功能: 计算 Rn AND Operand2,更新 N, Z 标志 (C 标志可能由移位器设置)。不保存结果。
  4. TEQ (Test Equivalence)

    • 语法: TEQ{cond} Rn, Operand2
    • 功能: 计算 Rn EOR Operand2,更新 N, Z 标志 (C 标志可能由移位器设置)。不保存结果。

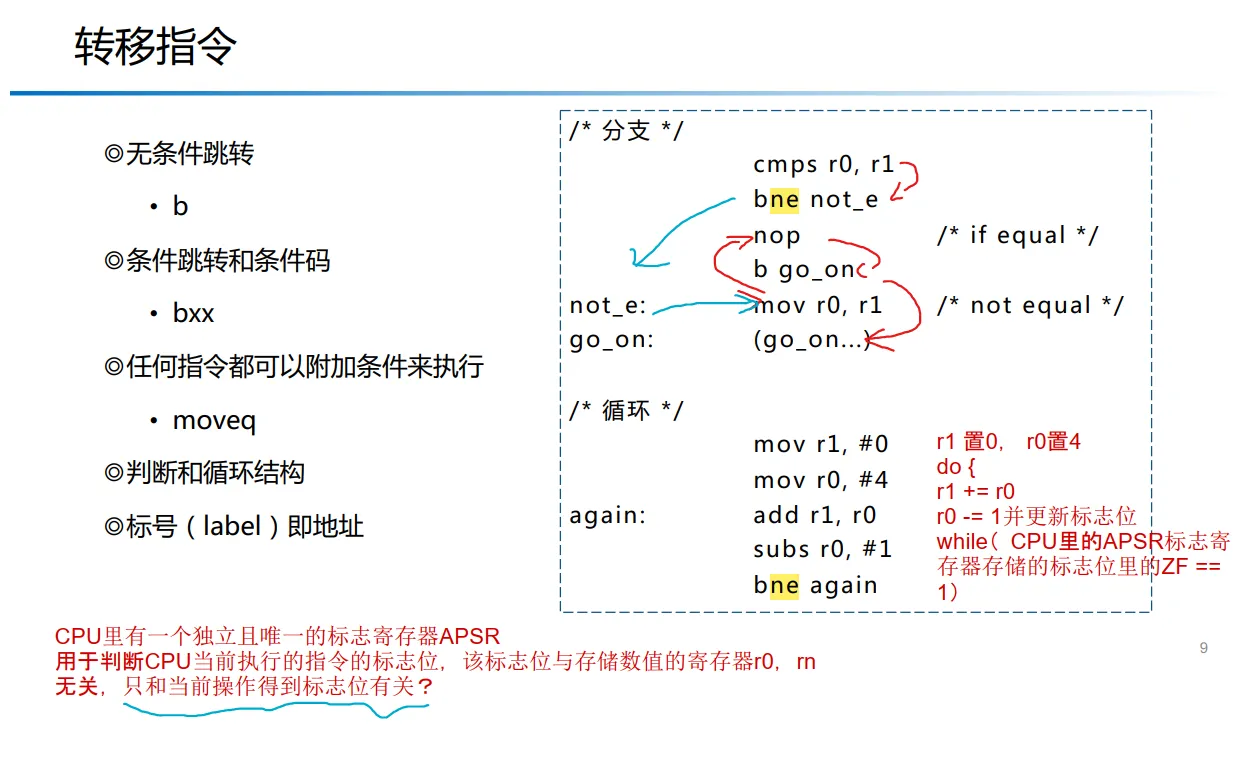

3.3.10 子程序调用与无条件转移指令 (Branch/Call Instructions)

  1. B (Branch)

    • 语法: B{cond} label
    • 功能: 跳转到 label
  2. BL (Branch with Link)

    • 语法: BL{cond} label
    • 功能: 将下一条指令地址存入 LR (R14),然后跳转到 label (用于子程序调用)。
  3. BX (Branch and Exchange)

    • 语法: BX{cond} Rm
    • 功能: 跳转到 Rm 中的地址。Rm 的 bit[0] 决定目标指令集状态 (0=ARM, 1=Thumb)。
    • 示例: BX LR ; 常用于函数返回。
  4. BLX (Branch with Link and Exchange)

    • 语法: BLX{cond} labelBLX{cond} Rm
    • 功能: 类似 BLBX 的组合。BLX label 通常用于在 ARM 和 Thumb 状态间调用。BLX Rm 行为类似 BX Rm 但保存返回地址到 LR。

3.3.11 饱和运算指令 (Saturating Arithmetic Instructions)

Cortex-M4 等支持 DSP 扩展的内核提供。运算结果如果超出特定范围会被“饱和”到最大值或最小值,而不是溢出回绕。通常会影响 APSR 中的 Q (saturation) 标志位。

  • QADD{cond} Rd, Rm, Rn: 饱和加法。
  • QSUB{cond} Rd, Rm, Rn: 饱和减法。
  • QDADD{cond} Rd, Rm, Rn: 饱和双倍加法 (Rm + 2*Rn)。
  • QDSUB{cond} Rd, Rm, Rn: 饱和双倍减法 (Rm - 2*Rn)。
  • 还有 8位/16位版本,如 QADD16, QASX (饱和加减交换) 等。

3.3.12 其他指令 (Other Instructions)

这是一些无法完全归入上述类别的常用指令。

  1. 乘法指令 (Multiply Instructions)

    • MUL{S}{cond} Rd, Rn, Rm: Rd = Rn * Rm
    • MLA{S}{cond} Rd, Rn, Rm, Ra: Rd = (Rn * Rm) + Ra (乘加)
    • MLS{cond} Rd, Rn, Rm, Ra: Rd = Ra - (Rn * Rm) (乘减,Thumb-2)
    • 长乘法 (结果为64位):
      • SMULL{cond} RdLo, RdHi, Rn, Rm (有符号乘法, RdHi:RdLo = Rn * Rm)
      • UMULL{cond} RdLo, RdHi, Rn, Rm (无符号乘法)
      • SMLAL{cond} RdLo, RdHi, Rn, Rm (有符号乘累加, RdHi:RdLo += Rn * Rm)
      • UMLAL{cond} RdLo, RdHi, Rn, Rm (无符号乘累加)
  2. 除法指令 (Division Instructions) (Cortex-M3 及之后的部分内核支持,如 M4/M7)

    • SDIV{cond} Rd, Rn, Rm: Rd = Rn / Rm (有符号除法)
    • UDIV{cond} Rd, Rn, Rm: Rd = Rn / Rm (无符号除法)
  3. CLZ{cond} Rd, Rm (Count Leading Zeros): 计算 Rm 中从最高位开始连续的0的个数,存入 Rd

  4. IT{pattern}{cond} (If-Then): Thumb-2 指令,用于后续最多4条指令的条件执行。

    • pattern 最多包含3个字符 T (Then, 执行) 或 E (Else, 执行反条件)。
    • 示例:
      CMP R0, #0
      ITE EQ      ; If R0 == 0 then
      MOVEQ R1, #1 ; R1 = 1
      ADDNE R1, R2 ; Else R1 = R1 + R2

3.3.13 伪指令 (Pseudo-instructions)

伪指令是汇编器提供的指令,在汇编时会被替换成一条或多条真实的机器指令。

  1. LDR Rd, =value / LDR Rd, =label
    • 功能: 加载一个32位立即数或地址到寄存器 Rd
    • 汇编器转换:
      • 如果 value 可以用 MOVMVN 的立即数形式表示,则转换成 MOVMVN
      • 否则,汇编器会将 value 存储在一个称为“文字池 (literal pool)”的内存区域,并生成一条 PC 相对的 LDR 指令从文字池加载该值。
    • 示例: LDR R0, =0x12345678
  2. ADR{cond} Rd, label (Address to Register)
    • 功能: 加载 label 的地址到 Rdlabel 必须在当前代码段内,且地址通常是相对于 PC 的。
    • 汇编器转换: 通常转换成一条 ADD Rd, PC, #offsetSUB Rd, PC, #offset 指令。
  3. NOP (No Operation)
    • 功能: 空操作,不执行任何实际计算,仅占用一个指令周期 (或几个,取决于流水线)。
    • 汇编器转换: 通常转换成一条不产生副作用的指令,如 MOV R0, R0 (在Thumb中可能是特定的16位编码)。

四、关键概念总结

  • S 后缀: 大部分数据处理指令(算术、逻辑、传送)可以通过添加 S 后缀来使其结果影响 APSR 中的 N (负)、Z (零)、C (进位/借位)、V (溢出) 标志位。CMP, CMN, TST, TEQ 指令默认就会影响标志位,无需 S
  • 条件执行 {cond}
    • ARM 状态: 几乎所有指令都可以条件执行。
    • Thumb-1 状态: 主要有条件分支指令。
    • Thumb-2 状态: 通过 IT 指令块实现更灵活的条件执行。
  • Operand2 ARM 数据处理指令的第二个操作数非常灵活,可以是:
    • 立即数 (#imm)
    • 寄存器 (Rm)
    • 寄存器移位后的值 (Rm, <shift> #valRm, <shift> Rs)

五、注意

  • Cortex-M 系列特性:
    • 仅支持 Thumb/Thumb-2 指令集,不支持 ARM 指令集。
    • 拥有高效的 NVIC (嵌套向量中断控制器)。
    • Cortex-M4/M7/M33/M35P/M55/M85 等内核包含 DSP 扩展指令 (SIMD 指令) 和可选的单精度 FPU (浮点单元) 指令。
  • 文档范围: 本文档主要涵盖了通用的 ARM 核心指令。特定于 DSP 或 FPU 的指令集更为庞大和专业。

六、转移指令 (Transfer Instructions)

转移指令用于改变程序正常的顺序执行流程,通过修改程序计数器 (PC, R15) 的值来实现跳转到新的执行地址。它们是实现程序分支、循环、子程序调用和返回等控制结构的基础。

image-20250521213453883

1. 标号 (Labels)

在汇编语言中,标号 (label) 是一个符号名称,代表一个内存地址。转移指令通常跳转到这些标号所指示的位置。汇编器在汇编过程中会将标号解析为具体的内存地址或相对于当前 PC 的偏移量。

  • 示例 (来自图片): not_e:, go_on:, again: 都是标号。

2. APSR 标志寄存器与条件码

许多转移指令是条件执行的,它们是否跳转取决于 APSR (应用层序状态寄存器) 中的条件标志位。

  • APSR 标志位:

    • N (Negative): 运算结果为负时置1。
    • Z (Zero): 运算结果为零时置1。
    • C (Carry):
      • 加法:产生进位时置1。
      • 减法 (包括比较):无借位时置1 (即 Rn >= Operand2 时对于 Rn-Operand2)。
      • 移位:最后移出的位。
    • V (Overflow): 有符号运算发生溢出时置1。
  • 标志位的设置:

    • 数据处理指令(如 ADD, SUB, MOV 等)如果带有 S 后缀 (如 ADDS, SUBS, MOVS),会根据运算结果更新 APSR 标志位。
    • 比较指令 (CMP, CMN) 和测试指令 (TST, TEQ) 专门用于更新标志位,它们执行运算但不保存结果。
      • CMP R0, R1 会计算 R0 - R1 并更新标志位。
      • CMPS R0, R1 (在某些汇编器中 CMPSCMP 的同义词,因为 CMP 总是更新标志位;或者在特定上下文中 CMPS 可能指代 Thumb-2 中某些特定版本的比较指令)。图中的 cmps r0, r1 就是一个比较操作,用于设置标志位。
  • 用户图片中的问题解答:

    “CPU里有一个独立且唯一的标志寄存器APSR 用于判断CPU当前执行的指令的标志位,该标志位与存储数值的寄存器r0, rn无关,只和当前操作得到标志位有关?”

    回答: 这个理解基本正确。

    1. APSR 是一个独立的寄存器,用于存储条件标志位。
    2. 这些标志位的值是由最近一次影响标志位的指令的运算结果决定的。
    3. 例如,CMPS R0, R1 指令会根据 R0 - R1 的结果来设置 APSR 中的 N, Z, C, V 标志。标志位本身与 R0R1 寄存器之前存储的数值没有直接的、孤立的关系,而是与这两个值参与运算后得到的结果紧密相关。如果之后没有其他影响标志位的指令执行,APSR 的状态会保持,直到下一个影响标志位的指令执行。
  • 条件码 <cond> 转移指令(和其他条件执行指令)使用条件码来测试 APSR 中的标志位组合。

    条件码描述 (含义)标志位组合反向条件码
    EQEqual (相等)Z=1NE
    NENot Equal (不相等)Z=0EQ
    CS/HSCarry Set / Unsigned Higher or Same (无符号大于或等于)C=1CC/LO
    CC/LOCarry Clear / Unsigned Lower (无符号小于)C=0CS/HS
    MIMinus / Negative (负)N=1PL
    PLPlus / Positive or Zero (正或零)N=0MI
    VSOverflow Set (溢出)V=1VC
    VCOverflow Clear (无溢出)V=0VS
    HIUnsigned Higher (无符号大于)C=1 AND Z=0LS
    LSUnsigned Lower or Same (无符号小于或等于)C=0 OR Z=1HI
    GESigned Greater than or Equal (有符号大于或等于)N=VLT
    LTSigned Less than (有符号小于)N!=VGE
    GTSigned Greater than (有符号大于)Z=0 AND N=VLE
    LESigned Less than or Equal (有符号小于或等于)Z=1 OR N!=VGT
    ALAlways (无条件,不常用在B指令中,但在IT块中可能用到)(任何状态)

3. 无条件跳转 (Unconditional Jumps/Branches)

无条件跳转指令总是会改变程序的执行流程到目标地址。

  • B label (Branch)
    • 语法: B label
    • 功能: 程序计数器 PC 被设置为 label 指向的地址。
    • 范围: 跳转范围是有限的,通常是相对于当前 PC 的偏移量。Thumb-1 (16位 B 指令) 的跳转范围比 Thumb-2 (32位 B 指令) 的要小。
    • 示例 (来自图片): b go_on

4. 条件跳转 (Conditional Jumps/Branches)

条件跳转指令会检查 APSR 中的条件标志位,只有当指定的条件满足时,才会跳转到目标地址。

  • B<cond> label (Branch if Condition is met)
    • 语法: B<cond> label (例如:BEQ loop_start, BNE not_e)
      • 图片中 bxxxx 即代表这里的 <cond>
    • 功能: 如果 APSR 中的标志位满足 <cond> 指定的条件,则 PC 被设置为 label 指向的地址。否则,程序继续执行下一条顺序指令。
    • 示例 (来自图片):
      • cmps r0, r1 ; 比较 r0 和 r1,设置标志位 (如 Z=1 如果 r0==r1)
      • bne not_e ; 如果 Not Equal (即 Z=0),则跳转到 not_e 标签。

5. 子程序调用与返回相关转移指令

这些指令不仅进行跳转,还处理子程序调用的链接(保存返回地址)。

  • BL label (Branch with Link)

    • 语法: BL label
    • 功能:
      1. 将下一条指令的地址 (即返回地址) 保存到链接寄存器 LR (R14)。
      2. PC 被设置为 label 指向的地址,从而调用子程序。
    • 用于: 调用子程序。
  • BX Rm (Branch and Exchange instruction set)

    • 语法: BX Rm
    • 功能:
      1. PC 被设置为寄存器 Rm 中的地址。
      2. Rm 的最低位 (bit 0) 决定目标指令集状态:
        • 如果 Rm[0] == 1,处理器切换到 Thumb 状态执行。
        • 如果 Rm[0] == 0,处理器切换到 ARM 状态执行 (仅在支持 ARM 状态的处理器上)。Cortex-M 系列只支持 Thumb 状态,所以 Rm[0] 必须为1。
    • 用于:
      • 函数返回: BX LR 是最常见的函数返回方式。LR 中通常保存着调用者设置的返回地址,并且其 bit 0 已被正确设置为1 (对于 Thumb 目标)。
      • 跳转到由函数指针(存储在 Rm 中)指定的地址。
  • BLX Rm / BLX label (Branch with Link and Exchange instruction set)

    • BLX Rm:
      • 功能:类似于 BX Rm,但同时也将下一条指令的地址保存到 LR (R14)。用于通过寄存器中的地址调用子程序并切换状态。
    • BLX label (Thumb-2 中常见):
      • 功能:将返回地址存入 LR,并跳转到 label。此形式通常用于在 Thumb 状态下调用可能在不同地址范围(甚至不同指令集,如果处理器支持)的子程序,可以进行长跳转。

6. 构建判断和循环结构

转移指令是实现高级语言中 if-elsewhilefor 等控制结构的关键。

  • 判断 (If-Else) 结构 (参考图片 “分支” 示例):

    假设我们要实现: if (r0 == r1)
    				{ /* then_code */ }
    			  else
    			    { /* else_code */ }
    cmps r0, r1   比较 r0 和 r1, 设置APSR标志
                  如果 r0 == r1, 则 Z=1
                  如果 r0 != r1, 则 Z=0
    bne else_block  如果不相等 (Z=0), 跳转到 else_block

    then_block: (r0 == r1)
    			... then_code ...
    			例如图片中的: nop
    b end_if      执行完 then_block 后跳转到 if 结构末尾

    else_block:   (r0 != r1)
    			... else_code ...
    例如图片中的: mov r0, r1

    end_if:
    ... 后续代码 ...

    图片中的示例简化为:

    cmps r0, r1
    bne not_e     ; If (r0 != r1) goto not_e
    nop           ; /* if equal */ (then part)
    b go_on       ; Skip else part
    not_e:
    mov r0, r1    ; /* not equal */ (else part)
    go_on:
    ...
  • 循环 (Loop) 结构 (参考图片 “循环” 示例):

    ; 示例: r1 = 0; r0 = 4; do { r1 += r0; r0--; } while (r0 != 0);
    mov r1, #0
    mov r0, #4
    again:          ; 循环体开始 (标号)
    add r1, r0    ; r1 = r1 + r0
    subs r0, #1   ; r0 = r0 - 1, 并且更新APSR标志位
                  ; 如果 r0 变为 0, 则 Z=1
    bne again     ; 如果 r0 不等于 0 (即 Z=0), 则跳转回 again
                  ; (图片中注释 "while( CPU里的APSR标志寄存器存储的标志位里的ZF == 1)" 是错误的,
                  ;  BNE 的条件是 Z=0,即 Not Equal。如果想在 ZF==1 时跳转,应该用 BEQ)

    ; 循环结束,r0 为 0

7. Thumb-2 IT 指令与条件执行

虽然图片中提到 “任何指令都可附加条件来执行” (如 moveq),这在传统的 ARM 指令集 (A32) 中更为直接。在 Cortex-M 系列主要使用的 Thumb-2 指令集中,这种通用的条件执行是通过 IT (If-Then[-Else]) 指令实现的,它允许其后的最多4条指令根据指定的条件和模式进行条件执行。

  • IT{pattern} <cond>

    • <cond>: 基本条件。
    • {pattern}: 由最多三个 T (Then) 或 E (Else) 组成,指定后续指令如何响应 <cond>
      • T: 如果 <cond> 为真,则执行。
      • E: 如果 <cond> 为假 (或 <cond> 的反条件为真),则执行。
  • 示例 (moveq 的 Thumb-2 实现方式):

    CMP R0, R1    ; 比较 R0 和 R1
    IT EQ         ; If-Then, 条件为 EQ (Equal)
    MOVEQ R2, R0  ; 如果 R0 == R1, 则 R2 = R0

    这里的 MOVEQ 是在 IT 指令块的上下文中条件执行的。

总结来说,转移指令通过直接或有条件地修改 PC,为程序提供了灵活的控制流能力,是现代处理器执行复杂逻辑的基础。理解它们如何与 APSR 标志位交互至关重要。

Author

JuyaoHuang

Publish Date

10 - 11 - 2025
